Tagliatrice stampata su ordinazione del rotolo della carta igienica con il sistema di goffratura
Descrizione

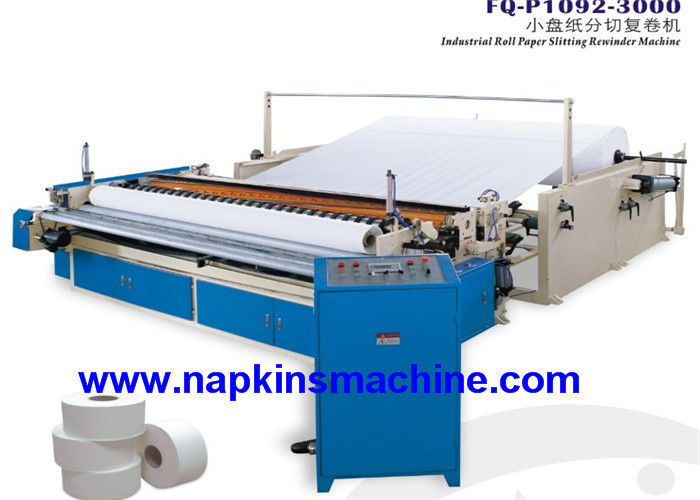

Rotolo di carta igienica automatico completo che imprime la macchina punto a punto della laminazione
sono perforare e tagliare la carta cruda in varie dimensioni secondo richiesto. Il prodotto finito è ordinato, nel buon ordine e con tensione dell'uguaglianza. Ha la caratteristica dell'operazione facile e stabile compatta della struttura, meno consumo di elettricità. Questa attrezzatura è regolabile incontrare il prodotto finito richiesto. Questo modello è l'attrezzatura ideale per la fabbrica di fabbricazione di carta e la fabbrica di elaborazione di carta.
Questa macchina è di consistere del supporto di materia prima, l'unità di trasporto di carta, unità di goffratura, perforante l'unità, unità di rotolamento, controllo dell'elettricità e tagliente il sistema
Funzione & carattere dell'attrezzatura:
1. lo svolgimento della carta di rotolo enorme è spinto ed alimentato dalla cinghia piana e la sue sensibilità e tensione di alimentazione
controllato da un regolatore stepless di velocità.
2. La componente è determinata con la cinghia sincrona, la tensione di perforazione di rotolamento e di distanza
sia regolabile.
3. il sostegno della macchina ed il rullo perforato del coltello sono alti nella rigidità, con buoni antisismico e stabile,
operazione attiva.
Sopportare di 4., le componenti elettriche e la cinghia sincrona sono marche famose cinesi.
* un insieme del rullo di stampaggio ed un insieme di colla che applica l'unità possono aggiungersi ulteriormente secondo il requisito dei cliet, possono produrre l'asciugamano di cucina. 1-3 il dispositivo di stampa a colori (stampa morbida del piatto) può aggiungersi ulteriormente dal requisito del cliente, può produrre la carta igienica o l'asciugamano di cucina con il modello stampato.
Parametro
|
Tipo della macchina
|
1092
|
1575
|
1760
|
2200
|
2500
|
2800
|
3000
|
3200
|
|
Larghezza massima di carta cruda
|
1300mm
|
1800mm
|
2000mm
|
2200mm
|
2500mm
|
2800mm
|
3000mm
|
3200mm
|
|
Diametro esterno di carta cruda
|
1200mm (l'altra dimensione da specificare)
|
|
Supporto di carta di svolgimento
|
1-3 strato (il Qty. dei rotoli di carta crudi da specificare) (essere ordinato)
|
|
Diametro interno del centro di carta crudo
|
3" (76.2mm) (l'altra dimensione da specificare)
|
|
Regolazione di parametro
|
Interfaccia di operazione di HMI/schermo commovente
|
|
Controllo di programmazione
|
SpA
|
|
Frenaggio
|
Controllo della pressione elettronico di /Air
|
|
Velocità della macchina
|
0-200m/min
|
|
Velocità di funzionamento
|
0-180m/min
|
|
Diametro esterno del prodotto finito
|
90-135mm (l'altra dimensione da specificare)
|
|
Diametro interno del centro del prodotto finito
|
25-50mm
|
|
Controllo del Dia. la Finished esterna
|
/pneumatic elettronico
|
|
Perforazione
|
4 pezzi di lame molli dell'incudine, dimensione è 108±2mm (l'altra dimensione da specificare)
|
|
Perforazione della dimensione
|
Sia regolabile
|
|
Sistema pneumatico
|
Il compressore d'aria 3HP, con la pressione minima è 5kg/cm2pa (fornito dall'utente)
|
|
Tensione di controllo
|
VoltageDC24V stabile
|
|
Struttura meccanica
|
Tipo del piatto di parete
|
|
Trasmissione meccanica
|
Cambio di Stepless
|
|
Metodo della trasmissione
|
Catena a maglie
|
|
Potere
|
regolamento variabile di velocità di frequenza 5.5-22kw
|
|
Controllo di perforazione
|
Pneumatico
|
|
Funzione supplementare (essere ordinato)
|
|
Goffratura
|
Singola goffratura, goffratura doppia, d'acciaio alla goffratura d'acciaio, goffratura pneumatica
|
|
Bordo – imprimendo
|
Dispositivo di goffratura del bordo pneumatico speciale
|
|
Incollatura
|
Asciugamano di cucina: incollatura punto a punto/punto da parteggiare incollando
|
|
Sistema d'incollatura decorativo
|
Il modello è secondo la progettazione di goffratura
|
Requisito tecnico
Carta cruda
(1) dimensione: Diameter≤1100mm, (Diameter*Width di carta crudo);
(3) diametro interno: 76.2mm
parte d'alimentazione
(1) tre strati e cinghie per consegnare carta e controllato dalla pompa;
(2) tre pezzi di asse originale con il morsetto di tensione (nucleo di carta a 3 pollici e manica dell'asse); Dimensione regolabile;
(3) dispositivo di carta di carico pneumatico
(4) adeguamento manuale di carta crudo
Dispositivo coreless automatico
Parte di goffratura
(1) un acciaio dell'insieme all'unità di goffratura di gomma (modello di goffratura offerto dal compratore)
Parte di riavvolgimento
(1) il diametro interno regolabile ha suonato: 15mm-60mm
(2) diametro dei prodotti finiti: 90-130 millimetri
(3) automatici pieni regolano la dimensione di perforazione del riavvolgimento
(4) facendo uso di tipo di carta principale superiore prodotti finiti di riavvolgimento e bottone di trotto per condurre carta cruda
(5) facendo uso della tecnologia avanzata internazionale di programmazione dello SpA, del regolamento variabile di velocità di frequenza e dell'interfaccia di HMI
(6) sigillamento: guarnizione automatica, adesivo, sigillante
Parte di controllo
(1) dispositivo di emergenza;
(2) tensione: Motore principale 7.5KW di AC380V 50HZ,
(3) la pressione d'aria ha richiesto meno di 0,5 MPA (forniti dall'utente)
(4) dispositivo di regolamento di velocità elettromagnetica
Le parti elettriche ed altre parti marcano a caldo
|
NO
|
Nome
|
Marca
|
Posto originale
|
|
1
|
Pannello di frequenza
|
Siemens
|
La Germania
|
|
2
|
Motore
|
Siemens
|
La Germania
|
|
3
|
Parti pneumatiche
|
Schneider
|
La Germania
|
|
4
|
Cuscinetto del coltello
|
NSK
|
Il Giappone
|
|
5
|
Acciaio
|
SKD
|
Il Giappone
|
|
6
|
Touch screen
|
Delta
|
Taiwan
|
Linea di produzione della carta velina di prezzo basso di vendita della fabbrica carta igienica che fa macchina da vendere
Caratteristiche:
La carta igienica ad alta velocità automatica Maxi Roll Rewinding Machine è per il rotolo della carta igienica/maxi elaborazione del rotolo.
La macchina ha unità d'alimentazione del centro, può fare con e senza il centro. Materia prima da rotolo enorme dopo la goffratura piena o goffratura del bordo, poi perforazione, taglio di conclusione e spruzzare la colla della coda per trasformarsi in in un ceppo. Poi può funzionamento con la tagliatrice e la macchina imballatrice trasformarsi nei prodotti finiti. La macchina è controllata dallo SpA, la gente lo aziona tramite il touch screen, l'intero processo è automatica, facile da operare, abbassa il costo dell'uomo. E la nostra latta della macchina speciale-fatta secondo i requisiti dei clienti.
|
Modello
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Larghezza massima del rotolo enorme
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Diametro massimo del rotolo enorme
|
2-3 supporti (pls specificare quando ordine)
Peso di grammo di carta 13-16 g/m2
|
|
Condizioni del rotolo enorme
|
Standardφ3» (76.2mm) (altre dimensioni hanno specificato)
|
|
Regolazione di dati
|
HMI
|
|
Regolatore di programmazione
|
SpA, touch screen
|
|
Azioni la velocità
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diametro esterno finito del ceppo.
|
φ90-140mm
|
|
Diametro interno finito del ceppo.
|
φ38-76mm
|
|
Distanza di perforazione
|
100-150mm
|
|
Azionamento meccanico
|
Guidando dalla trasmissione di Stepless
|
|
Aria - sistema
|
Compressore d'aria 3HP, minuto di pressione 5kg/cm2pa (fornisca dall'utente)
|
|
Azionamento principale
|
Regolamento 7.5-15KW 380V, 50HZ di velocità di conversione di frequenza
|
|
Unità di goffratura
|
Acciaio a gomma
|
|
Dimensioni
|
6x3x1.7 (altezza di larghezza x di lunghezza x); (m)
|
|
Peso
|
3T-4T (dipende dal modello che avete)
|
|
Opzioni:
|
|
|
Rullo di Embossment
|
L'insieme piano e singolo, doppi insiemi può essere ordinato
|
|
Unità di stampa a colori
|
1-2 i colori possono essere ordine
|
|
Unità della laminazione
|
Può essere ordinato
|
|
Linea digoffratura
|
L'acciaio all'acciaio funziona da pneumatico
|
Immagini del dettaglio della macchina:
Parti della laminazione di colore di Deco:
