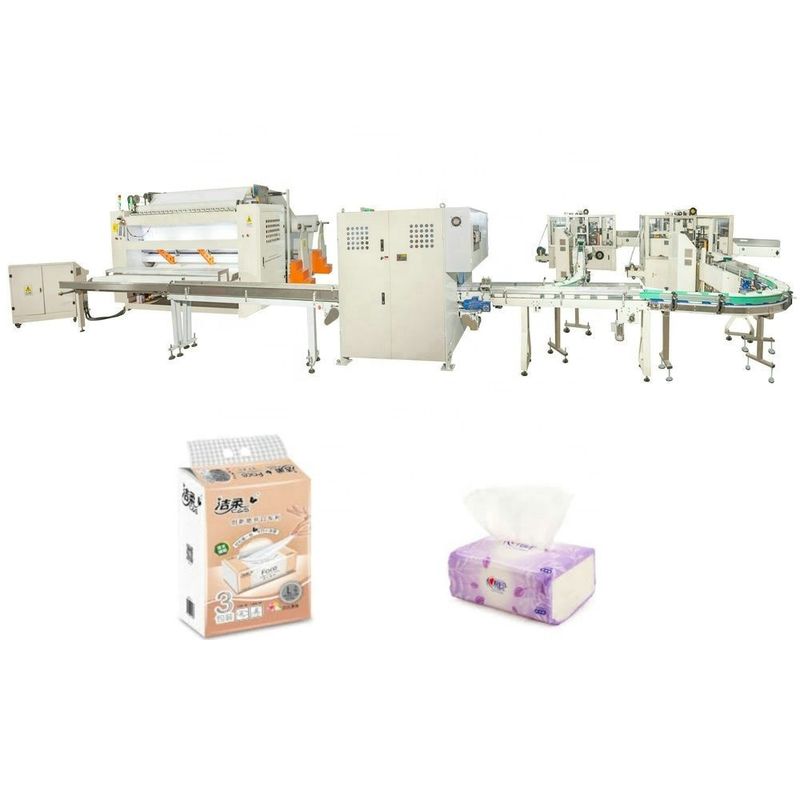

Contenitore di cartone che imballa la linea di produzione del fazzoletto per il trucco con la tagliatrice della sega del ceppo
Descrizione
Contenitore di cartone che imballa la linea di produzione del fazzoletto per il trucco con la sega del ceppo che taglia Machinehas le funzioni di goffratura, di taglio, di piegare, di conteggio e di divisione, automatico-prendente, trasporto/spedire, automatico-caricamento e sigillamento automatico dell'auto in uno, che il processo di produzione intero è compiuto automaticamente. Questa linea di produzione presenta i vantaggi del funzionamento semplice, dell'efficienza alta di produzione e di conservazione del coerente dei prodotti finiti. Con la produzione completamente automatica, la quantità di lavoratori può essere tagliata, così contribuisce a comprimere il costo dei lavoratori ed il costo in carico notevolmente.
È consiste di seguenti TRE parti:
1. piegatrice ad alta velocità automatica della carta del fazzoletto per il trucco
2. Tagliatrice a senso unico automatica della sega del ceppo
3. macchina imballatrice della carta automatica del fazzoletto per il trucco
Converte il rotolo enorme in carta piegata del fazzoletto per il trucco. L'intera linea funzionare senza difficoltà e eseguire stabile, comprimendo il costo della manodopera. È migliore scelta per la carta di produzione del fazzoletto per il trucco.
Specificazione
|
Linea di produzione automatica completa del fazzoletto per il trucco sistema di piegatura del fazzoletto per il trucco
|
|
Larghezza del rotolo del genitore
|
1550/2900mm
|
|
Dimensione aperta del fazzoletto per il trucco
|
190/200±2mm
|
|
Dimensione piegata del fazzoletto per il trucco
|
95/100+2mm
|
|
Velocità di progettazione
|
140m/min.
|
|
Velocità di produzione
|
120m/min. (conformemente alle specifiche)
|
|
Diametro del rotolo del genitore
|
≤1500mm (altre dimensioni possono essere personalizzate)
|
|
Supporto di carta di svolgimento
|
2-6layer, singolo azionamento (strati dovrebbero essere specificati)
|
|
Meccanismo piegante
|
Piegatura di aspirazione di vuoto
|
|
Modo del popolare
|
interfolding V tipo
|
|
Modo tagliente trasversale
|
La lama superiore è riparata, lama inferiore è rotabile
|
|
Fazzoletto per il trucco che divide sistema
|
|
Divisione del meccanismo
|
Servocomando, divisione automatica
|
|
Conteggio del modo
|
Gli strati ammontano insieme sul touch screen, sul conteggio automatico e sulla divisione
|
|
Conteggio della norma
|
100-250sheets
|
|
Divisione della velocità
|
≤7 periodi/minuto.
|
|
Forma del prodotto finito
|
Automatico
|
|
Rivoltarsi
|
Automatico
|
|
Lisciatrice
|
Automatico
|
|
Sistema di memorizzazione del fazzoletto per il trucco
|
|
Quantità di stoccaggio
|
160logs
|
|
Scarico della velocità
|
15logs/min.
|
|
Potere
|
4.4KW
|
|
Sistema di taglio del fazzoletto per il trucco
|
|
Modello di macchina
|
TZ-FC150-2L
|
TZ-FC200-2L
|
|
Velocità
|
150 tagli/minuto.
|
200cuts/min.
|
|
Manica tagliente di carta
|
Due canali
|
|
sistema della Lama-macinazione
|
La lama-macinazione pneumatica, parametri stridenti può essere messa sul pannello di controllo.
|
|
alimentazione della Lama-macinazione
|
Lama-macinazione automatica
|
|
Specifiche della lama
|
lama circolare di φ610mm
|
|
Lunghezza di taglio di carta
|
Messo sul touch screen, Tolerance≤±1mm
|
|
Tolleranza verticale della lama
|
Tolerance≤±1mm
|
|
Due bordi dell'errore di lunghezza di carta di taglio
|
Messo sul touch screen
|
|
Opzioni
|
|
Goffratrice
|
Acciaio ad acciaio, acciaio a gomma
|
|
Bordo-goffratrice
|
Acciaio ad acciaio
|
|
Pellicola a pacco del PE
|
Secondo il posto di produzione, può essere collegato con il trasportatore intelligente e la macchina automatica di pellicola a pacco del PE
|
|
Imballaggio del contenitore di cartone
|
il posto di produzione, può essere collegato con la macchina imballatrice del contenitore automatico di cartone e del trasportatore intelligente (cartonista)
|
Specificazione principale
Diagramma di flusso di produzione della carta velina del fronte: rotolo enorme unrewinding --unità di goffratura ---unità piegante ----taglio (taglio) ---conteggio ---uscita.
supporti del rotolo 1.Jumbo: 2: Tipo strcutuer, piatto del Wallboard di acciaio di spessore di 20mm
2. Struttura della macchina di Mian: Tipo strcutuer, piatto del Wallboard di acciaio di spessore di 50mm
3. Fornito di tipo pneumatico ampia cinghia per trasportare la carta, ogni rotolo enorme ha il regolatore di tensione indipendente e dispositivo di regolazione da sinistra a destra.
4.Pneumatic che solleva l'unità del rotolo enorme per ridurre la forza di lavoro.
fermata 5.Auto quando la carta si rompe per fare diminuire lo spreco di carta
6. La larghezza di taglio è liberamente regolabile da 100-210mm.
5. unità facoltative: unità di goffratura ed unità di goffratura del bordo.
il sistema assorbente dell'urto di vuoto 8.Roots con forte aspirazione, pressione negativa è stabile.
9. adotta il controllo di programma avanzato di computor dello SpA di Siemens, invertitore di frequenza di Siemens per regolare la velocità,
10. conteggio automatico e sistemare i mucchi, con le regolazioni di parametro dello schermo di contatto
11. Unità di goffratura: Acciaio ad acciaio
Le parti elettriche ed altre parti marcano a caldo
|
NO
|
Nome
|
Marca
|
Posto originale
|
|
1
|
Motore
|
Siemens
|
La Cina
|
|
2
|
Parti pneumatiche
|
Omron
|
La Germania
|
|
3
|
Pulsometro
|
Longtech
|
Taiwai
|
|
3
|
Convertitore di frequenza
|
Delta
|
Taiwai
|
Descrizione di prodotto
Prodotto della carta per macchina del fazzoletto per il trucco di alta qualità che fa macchinario
Caratteristiche:
Fazzoletto per il trucco che fa flusso di lavoro della macchina: I rotoli enormi che sono stati fenduti nella larghezza desiderata sono tagliati dai cilindri di taglio e poi interfolded negli strati rettangolari interoverlapped del fazzoletto per il trucco.
Questa macchina adotta l'azionamento indipendente del servomotore e i functings di segno automatici automatici di controllo di tensione di carta. featurse della piegatura ad alta velocità e piacevole e dell'operazione facile.
acciaio di ordine 1.Can ai rotoli di goffratura di gomma, separati pneumaticamente.
scaffale 2.Wallboard e macchina che eseguono stabilità ed estremamente buon e veloce.
caricamento del rotolo enorme 3.Pneumatic, carta pneumatica che guidano, additionstment stepless di sensibilità e controllo di tensione di web.
4.Equipped con il tipo pulsometro delle radici per funzionamento stabile della macchina.
varia larghezza dei prodotti 5.Make come requisito.
6.Equipped con l'unità di goffratura del bordo per tenere insieme il plise.
la macchina 7.The si fermerà quando la carta tagliata. Evita lo spreco causato da nessuna carta o da carta tagliata.
il web 8.The può essere infilato sulla macchina dai due bottoni di trotto, è più sicuro e più facile infilare il web.
1. Specificazione della piegatrice del fazzoletto per il trucco:
|
Modello di macchina
|
SYM-190/6L (l'altra dimensione da specificare)
|
|
I prodotti finiti hanno spiegato la dimensione
|
95x (120-210) x2mm
|
|
Dimensione piegante dei prodotti
|
190x (120-210) x2mm
|
|
Larghezza di materia prima
|
1260mm
|
|
Diametro di materia prima
|
1200mm
|
|
Diametro di centro di materia prima
|
76.2mm
|
|
Capacità di uscita (8 ore)
|
2000-3000kg
|
|
Unità di goffratura
|
Acciaio a gomma
|
|
Goffratura del bordo
|
Acciaio al bordo d'acciaio che imprime, regolamento pneumatico indipendente
|
|
Taglio dell'unità
|
Taglio pneumatico
|
|
Servo potere principale di Moter
|
5.5kw
|
|
Svolga il potere del motore di frequenza
|
1.5kw (2 unità)
|
|
Sistema di vuoto
|
pulsometro di 18,5 chilowatt (ventilatore delle radici di Taiwan)
|
|
Sistema pneumatico
|
Compressore d'aria 3HP, pressione minima 5kg/cm2PA (fornitore dall'utente)
|
|
Sistema di azionamento
|
Cinghia di sincronizzazione
|
|
Dimensione
|
5870x2800x2207mm
|
|
Peso
|
Circa 5 tonnellate
|
2. Specificazione della tagliatrice della sega del ceppo di singolo Manica:
|
Designazione
|
Valori del parametro
|
|
La lunghezza dei nessuno ha tagliato il fazzoletto per il trucco
|
minimo 500mm
|
|
L'altezza del tessuto
|
30~130mm
|
|
Velocità della macchina
|
20~150cut/min
|
|
Velocità di funzionamento
|
20~120cut/min
|
|
Diamete esterno della lama rotonda
|
Φ610mm
|
|
Massima velocità tagliente di carta del coltello circolare
|
980R/min
|
|
Specificazione dei prodotti finiti
|
70~300mm
|
|
Larghezza di carta
|
70~110mm
|
|
Lunghezza di taglio
|
70~300mm
|
|
Lunghezza rimanente
|
20~65mm
|
|
Potere
|
11KW
|
|
Alimentazione elettrica
|
380V 50Hz
|
|
Fonte di aria
|
0.5~0.8MPa
|
|
Dimensione della macchina
|
4600*1700*2500mm
|
|
Peso della macchina
|
2300~2600kg
|
|
Freno
|
Regolazione di parametro (automatica/manuale)
|
|
Fare un passo affilando coltello
|
Regolazione di parametro (auto)
|
|
Coltello d'affilatura pneumatico
|
Regolazione di parametro (automatica/manuale)
|
|
Aria del colpo
|
senza
|
|
Il pressostato totale
|
Valore (non)
|
|
Interfaccia dell'uomo-macchina
|
DELTA
|
|
Variatore di frequenza
|
|
|
Servo azionamento
|
DELTA
|
3. Specificazione della macchina imballatrice del fazzoletto per il trucco:
1. Adottando il modo d'imballaggio avvolgendosi, piegando e sigillando con la struttura compatta, rende il sembrare del pacchetto bello e la guarnizione ha stretto.
2. controllato dal regolamento stepless, dal touch screen e dallo SpA della velocità, l'esposizione sull'interfaccia uomo/macchina fa più semplicemente la manutenzione.
3. applicato con il trasportatore d'alimentazione d'organizzazione, è conveniente collegare il trasportatore con la linea di produzione automatica, comprimente il costo della manodopera al massimo.
4. Conserva molto materiale da imballaggio per mezzo di controllo della cellula fotoelettrica, il servo che seguono e la automatico-fermata del film che si alimenta senza prodotto.
5. alta automazione, alta professione, alta efficienza e meno difficoltà.
6. Con l'intervallo di grandezza largamente d'imballaggio, le varie dimensioni d'imballaggio possono essere scambiate rapidamente.
|
Dimensioni del tessuto:
|
L: 150-400mm W: 150-200mm H: 35-150mm
|
|
Velocità d'imballaggio:
|
40-70 borse/min
|
|
Dotazione d'aria:
|
0.5-0.8MPa
|
|
Peso della macchina:
|
3300kg
|
|
Dimensioni esterne (LxWxH):
|
5885x3560x1925 (millimetro)
|
|
Potere calorifico:
|
3.6kw
|
|
Potere del motore:
|
3.6kw
|
|
Dimensione d'imballaggio:
|
≤230x190x100 (millimetro)
|
|
Rumore di lavoro:
|
≤78dB
|
|
Film d'imballaggio:
|
CPP
|
|
Tipo dell'alimentazione elettrica:
|
380V, 50Hz
|
4.Specifications di una macchina imballatrice automatica di due borse degli sbocchi dei semi multi:
|
Dimensione d'imballaggio
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Velocità d'imballaggio
|
10-20 borsa/min
|
|
Pressione del gas
|
0.5mpa-0.8mpa
|
|
Tensione & frequenza
|
380V, 50Hz, 3Phase
|
|
Potere totale
|
0.8kw
|
|
Peso
|
1000kg
|
|
Dimensione globale
|
4900x1650x1280mm
|
|
Borsa della carta velina (una fila/due file)
|
Borsa della carta velina (una fila/due file)
|
