Contenitore di cubo che imballa la macchina utensile del fazzoletto per il trucco per la produzione della carta velina
Descrizione

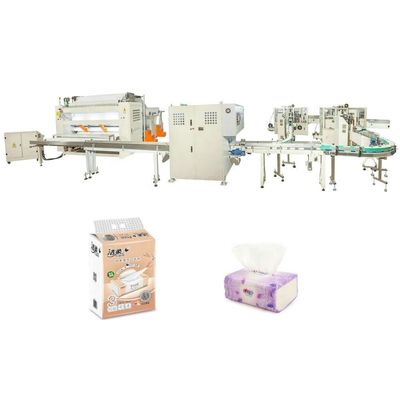

Il contenitore di cubo che imballa la linea di produzione del fazzoletto per il trucco con la macchina della sega del ceppo è
consiste di seguenti TRE parti:

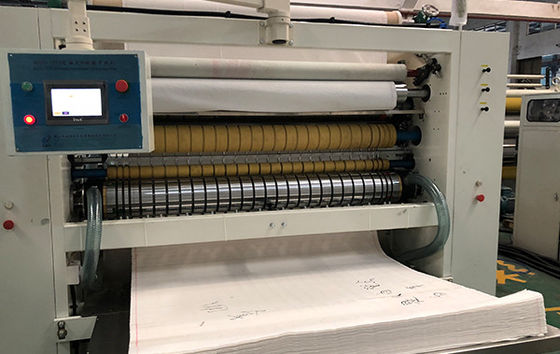

1. piegatrice ad alta velocità automatica della carta del fazzoletto per il trucco
2. Tagliatrice a senso unico automatica della sega del ceppo
3. macchina imballatrice della carta automatica del fazzoletto per il trucco
Converte il rotolo enorme in carta piegata del fazzoletto per il trucco. L'intera linea funzionare senza difficoltà e eseguire stabile, comprimendo il costo della manodopera. È migliore scelta per la carta di produzione del fazzoletto per il trucco.
Specificazione
|
Dimensione spiegata
|
L: 200*W: 100-210mm
|
|
Dimensione piegata
|
L: 100*W: 100-210mm
|
|
Larghezza massima di rotolo enorme
|
1470mm per 7lines
|
|
Rotolo massimo di ofjumbo del diametro
|
1500mm
|
|
Diametro del centro del rotolo enorme
|
3" (76.2mm)
|
|
Specificazione del rotolo enorme
|
Tessuto del fronte: 12-18GSM*2ply
|
|
Asciugamano: 35-42GSM*1ply
|
|
Velocità della macchina
|
Tessuto del fronte: 800-100draws/line/min
|
|
Asciugamano: 600-800draws/line/min
|
|
Determinare modo
|
Cinghia di sincronizzazione
|
|
Controllo di Programm
|
SpA Siemens
|
|
Regolazione di dati
|
Schermo di contatto
|
|
Sistema di vuoto
|
Un insieme dell'urto di vuoto delle radici
|
Specificazione principale
Diagramma di flusso di produzione della carta velina del fronte: rotolo enorme unrewinding --unità di goffratura ---unità piegante ----taglio (taglio) ---conteggio ---uscita.
1. Supporti del rotolo enorme: 2: Tipo strcutuer, piatto del Wallboard di acciaio di spessore di 20mm
2. Struttura della macchina di Mian: Tipo strcutuer, piatto del Wallboard di acciaio di spessore di 50mm
3. Fornito di tipo pneumatico ampia cinghia per trasportare la carta, ogni rotolo enorme ha il regolatore di tensione indipendente e dispositivo di regolazione da sinistra a destra.
4. Unità di sollevamento pneumatica del rotolo enorme per ridurre la forza di lavoro.
5. Fermata automatica quando la carta si rompe per fare diminuire lo spreco di carta
6. La larghezza di taglio è liberamente regolabile da 100-210mm.
5. unità facoltative: unità di goffratura ed unità di goffratura del bordo.
8. Il sistema assorbente dell'urto di vuoto delle radici con forte aspirazione, pressione negativa è stabile.
9. adotta il controllo di programma avanzato di computor dello SpA di Siemens, invertitore di frequenza di Siemens per regolare la velocità
10. conteggio automatico e sistemare i mucchi, con le regolazioni di parametro dello schermo di contatto
11. Unità di goffratura: Acciaio ad acciaio
Le parti elettriche ed altre parti marcano a caldo
|
NO
|
Nome
|
Marca
|
Posto originale
|
|
1
|
Motore
|
Siemens
|
La Cina
|
|
2
|
Parti pneumatiche
|
Omron
|
La Germania
|
|
3
|
Pulsometro
|
Longtech
|
Taiwai
|
|
3
|
Convertitore di frequenza
|
Delta
|
Taiwai
|
Descrizione di prodotto
Prodotto della carta per macchina del fazzoletto per il trucco di alta qualità che fa macchinario
Caratteristiche:
Fazzoletto per il trucco che fa flusso di lavoro della macchina: I rotoli enormi che sono stati fenduti nella larghezza desiderata sono tagliati dai cilindri di taglio e poi interfolded negli strati rettangolari interoverlapped del fazzoletto per il trucco.
Questa macchina adotta l'azionamento indipendente del servomotore e i functings di segno automatici automatici di controllo di tensione di carta. featurse della piegatura ad alta velocità e piacevole e dell'operazione facile.
acciaio di ordine 1.Can ai rotoli di goffratura di gomma, separati pneumaticamente.
scaffale 2.Wallboard e macchina che eseguono stabilità ed estremamente buon e veloce.
caricamento del rotolo enorme 3.Pneumatic, carta pneumatica che guidano, additionstment stepless di sensibilità e controllo di tensione di web.
4.Equipped con il tipo pulsometro delle radici per funzionamento stabile della macchina.
varia larghezza dei prodotti 5.Make come requisito.
6.Equipped con l'unità di goffratura del bordo per tenere insieme il plise.
la macchina 7.The si fermerà quando la carta tagliata. Evita lo spreco causato da nessuna carta o da carta tagliata.
il web 8.The può essere infilato sulla macchina dai due bottoni di trotto, è più sicuro e più facile infilare il web.
1. Specificazione della piegatrice del fazzoletto per il trucco:
|
Modello di macchina
|
SYM-190/6L (l'altra dimensione da specificare)
|
|
I prodotti finiti hanno spiegato la dimensione
|
95x (120-210) x2mm
|
|
Dimensione piegante dei prodotti
|
190x (120-210) x2mm
|
|
Larghezza di materia prima
|
1260mm
|
|
Diametro di materia prima
|
1200mm
|
|
Diametro di centro di materia prima
|
76.2mm
|
|
Capacità di uscita (8 ore)
|
2000-3000kg
|
|
Unità di goffratura
|
Acciaio a gomma
|
|
Goffratura del bordo
|
Acciaio al bordo d'acciaio che imprime, regolamento pneumatico indipendente
|
|
Taglio dell'unità
|
Taglio pneumatico
|
|
Servo potere principale di Moter
|
5.5kw
|
|
Svolga il potere del motore di frequenza
|
1.5kw (2 unità)
|
|
Sistema di vuoto
|
pulsometro di 18,5 chilowatt (ventilatore delle radici di Taiwan)
|
|
Sistema pneumatico
|
Compressore d'aria 3HP, pressione minima 5kg/cm2PA (fornitore dall'utente)
|
|
Sistema di azionamento
|
Cinghia di sincronizzazione
|
|
Dimensione
|
5870x2800x2207mm
|
|
Peso
|
Circa 5 tonnellate
|
2. Specificazione della tagliatrice della sega del ceppo di singolo Manica:
|
Designazione
|
Valori del parametro
|
|
La lunghezza dei nessuno ha tagliato il fazzoletto per il trucco
|
minimo 500mm
|
|
L'altezza del tessuto
|
30~130mm
|
|
Velocità della macchina
|
20~150cut/min
|
|
Velocità di funzionamento
|
20~120cut/min
|
|
Diamete esterno della lama rotonda
|
Φ610mm
|
|
Massima velocità tagliente di carta del coltello circolare
|
980R/min
|
|
Specificazione dei prodotti finiti
|
70~300mm
|
|
Larghezza di carta
|
70~110mm
|
|
Lunghezza di taglio
|
70~300mm
|
|
Lunghezza rimanente
|
20~65mm
|
|
Potere
|
11KW
|
|
Alimentazione elettrica
|
380V 50Hz
|
|
Fonte di aria
|
0.5~0.8MPa
|
|
Dimensione della macchina
|
4600*1700*2500mm
|
|
Peso della macchina
|
2300~2600kg
|
|
Freno
|
Regolazione di parametro (automatica/manuale)
|
|
Fare un passo affilando coltello
|
Regolazione di parametro (auto)
|
|
Coltello d'affilatura pneumatico
|
Regolazione di parametro (automatica/manuale)
|
|
Aria del colpo
|
senza
|
|
Il pressostato totale
|
Valore (non)
|
|
Interfaccia dell'uomo-macchina
|
DELTA
|
|
Variatore di frequenza
|
|
|
Servo azionamento
|
DELTA
|
3. Specificazione della macchina imballatrice del fazzoletto per il trucco:
1. Adottando il modo d'imballaggio avvolgendosi, piegando e sigillando con la struttura compatta, rende il sembrare del pacchetto bello e la guarnizione ha stretto.
2. controllato dal regolamento stepless, dal touch screen e dallo SpA della velocità, l'esposizione sull'interfaccia uomo/macchina fa più semplicemente la manutenzione.
3. applicato con il trasportatore d'alimentazione d'organizzazione, è conveniente collegare il trasportatore con la linea di produzione automatica, comprimente il costo della manodopera al massimo.
4. Conserva molto materiale da imballaggio per mezzo di controllo della cellula fotoelettrica, il servo che seguono e la automatico-fermata del film che si alimenta senza prodotto.
5. alta automazione, alta professione, alta efficienza e meno difficoltà.
6. Con l'intervallo di grandezza largamente d'imballaggio, le varie dimensioni d'imballaggio possono essere scambiate rapidamente.
|
Dimensioni del tessuto:
|
L: 150-400mm W: 150-200mm H: 35-150mm
|
|
Velocità d'imballaggio:
|
40-70 borse/min
|
|
Dotazione d'aria:
|
0.5-0.8MPa
|
|
Peso della macchina:
|
3300kg
|
|
Dimensioni esterne (LxWxH):
|
5885x3560x1925 (millimetro)
|
|
Potere calorifico:
|
3.6kw
|
|
Potere del motore:
|
3.6kw
|
|
Dimensione d'imballaggio:
|
≤230x190x100 (millimetro)
|
|
Rumore di lavoro:
|
≤78dB
|
|
Film d'imballaggio:
|
CPP
|
|
Tipo dell'alimentazione elettrica:
|
380V, 50Hz
|
4.Specifications di una macchina imballatrice automatica di due borse degli sbocchi dei semi multi:
|
Dimensione d'imballaggio
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Velocità d'imballaggio
|
10-20 borsa/min
|
|
Pressione del gas
|
0.5mpa-0.8mpa
|
|
Tensione & frequenza
|
380V, 50Hz, 3Phase
|
|
Potere totale
|
0.8kw
|
|
Peso
|
1000kg
|
|
Dimensione globale
|
4900x1650x1280mm
|
|
Borsa della carta velina (una fila/due file)
|
Borsa della carta velina (una fila/due file)
|
