Scatola di Full Auto che disegna la linea di produzione del fazzoletto per il trucco con la tagliatrice di carta
Descrizione

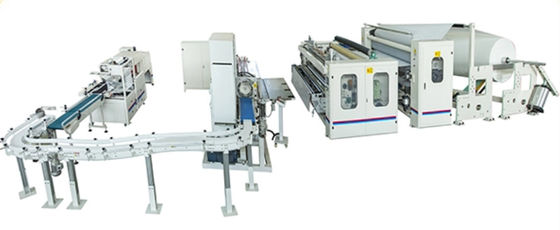

La linea di produzione completa della macchina del fazzoletto per il trucco dello SpA di marca di Siemens è composta di un insieme macchina interamente automatica del fazzoletto per il trucco del scatola-disegno, una messa Tagliatrice del fazzoletto per il trucco, una macchina Interamente automatica di sigillamento del cartone dell'insieme e trasportare cinghia.
Riunisce il embossment, piegare, contante, partita con la tagliatrice ad alta velocità della carta, trasporta, scatola di sigillatura inscatolata ed automatica automatica in un corpo. Questa attrezzatura adotta lo SpA, controllo di frequenza e fornisce del tipo sistema di esercizio dell'interfaccia dell'uomo di tocco e del computer dell'multi-immagine. Adotti la cinghia che guida, macchina di sincronizzazione del velocità-cambiamento che guida per la macchina completa, che fanno la macchina possono adatto a vario genere di requisito della materia prima e migliorare la qualità e l'efficienza.
Specificazione
piegatrice del fazzoletto per il trucco
|
Dimensione dei prodotti finiti
|
(17-220) ×210mm (larghezza è regolabile) (altre dimensioni possono essere designate)
|
|
Dimensione del rotolo enorme (millimetri)
|
Larghezza massima 420-2100mm 12~18g/m2×2 (piega) Diametro ≤1200mm del rotolo enorme
|
|
Diametro interno del centro del rotolo enorme
|
76.2mm (altre dimensioni possono essere designate)
|
|
velocità della macchina
|
800-1000draws/min (messo secondo quante linee)
|
|
Unità di Embossment
|
Acciaio al rullo di gomma, d'acciaio al embossment d'acciaio, d'acciaio al rullo del feltro, d'acciaio al rullo di carta.
|
|
Embossment giù il rullo
|
Rullo ritenuto, rullo di carta, rullo di gomma, rullo d'acciaio
|
|
Embossment di rotolamento laterale
|
Acciaio ad adeguamento d'acciaio e indipendente
|
|
Taglio del sistema
|
Punto-taglio pneumatico di modo
|
|
Sistema di vuoto
|
7.5-30KW
|
|
Sistema pneumatico
|
3Pa aero-compressore, PA minimo di pressione 5kg/cm2 (cliente dovrebbe preparare da soli)
|
|
Potere della macchina
|
10-40kw, (380V, 50Hz)
|
|
Dimensione globale
|
L×W×H =7× (1.2~2.8) ×1.8m
|
|
Peso della macchina
|
2~4T
|
|
Oggetti scelti (dovrebbe essere ordinato esclusivamente)
|
|
Unità di Embossment
|
acciaio al rullo di gomma, d'acciaio al rullo d'acciaio, d'acciaio al rullo del feltro, d'acciaio al rullo di carta;
|
|
Embossment giù il rullo
|
Rullo ritenuto, rullo di carta, rullo di gomma, rullo d'acciaio
|
|
Taglio del sistema
|
Punto-taglio pneumatico, taglio completo
|
|
Embossment di rotolamento laterale
|
Acciaio ad adeguamento d'acciaio e indipendente
|
il ceppo del fazzoletto per il trucco ha visto la tagliatrice
|
Modello
|
CS-DH150A
|
|
Taglio della dimensione L×W×H
|
L=90-250, W=60-150, H=60-150
|
|
Lunghezza di bobina massima di alimentazione
|
1800mm
|
|
Sistema di azionamento
|
Cinghia di alimentazione dell'azionamento del servomotore
|
|
Taglio del sistema
|
Movimento girante del coltello circolare e tessuto continuo in avanti
movimento
|
|
Velocità di progettazione
|
150 tagli/min, due pile per taglio
|
|
Velocità di produzione
|
0-120 tagli/min, due pile per taglio (lunghezza = 100mm)
|
|
Macinazione
|
La molatura pneumatica, parametro può essere fissata sul pannello di controllo
|
|
Molatura dell'alimentazione
|
Macinazione d'alimentazione automatica per il coltello circolare
|
|
Regolazione in altezza del braccio della tenuta del coltello
|
Manualmente
|
|
La polvere rimuove il sistema
|
Ventilatore di aspirazione per polvere e sentire rimozione della molatura di due lati
ruota
|
|
Sistema di raffreddamento
|
aria compressa costante che soffia per raffreddamento
|
|
Adeguamento di lunghezza di taglio
|
Sul pannello di controllo, tolleranza ±1mm
|
|
Taglio della tolleranza verticale
|
tolleranza verticale di ±1mm
|
|
Potere
|
12.5W
|
|
Mini requisito di pressione d'aria
|
6Mpa
|
|
Consumo del gas
|
500L/shift
|
|
Azionamento
|
rivestimento protettivo per l'unità di azionamento principale
|
|
Protezione
|
Singolo azionamento del motore, servomotore, cinghia di sincronizzazione, cinghia piana
|
impacchettatrice del film plastico del fazzoletto per il trucco
|
Modello
|
RB-60
|
|
Lunghezza d'imballaggio di specifiche (millimetri)
|
100-230
|
|
Larghezza (millimetri)
|
100-150
|
|
Altezza (millimetri)
|
30-100
|
|
Velocità d'imballaggio (busta/min)
|
25-60 pacchetto/min
|
|
Potere totale (chilowatt)
|
6,83
|
|
Peso totale (chilogrammi)
|
3440
|
|
Dimensioni del profilo (L×W×H) (millimetri)
|
3885*3200*1900
|
|
Potere calorifico (chilowatt)
|
3,35
|
|
Potere del motore (chilowatt)
|
3,48
|
|
Dimensioni d'imballaggio massime (millimetri)
|
200*120*100
|
|
Rumore
|
78DB
|
|
Materiali da imballaggio
|
Membrana saldante a caldo su due lati quale CPP, PE, OPP/CPP,
PT/PE, KOP/CP, ecc.
|
|
Alimentazione elettrica
|
380V 50HZ
|
Specificazione principale
Diagramma di flusso di produzione della carta velina del fronte: rotolo enorme unrewinding --unità di goffratura ---unità piegante ----taglio (taglio) ---conteggio ---uscita.
1. Supporti del rotolo enorme: 2: Tipo strcutuer, piatto del Wallboard di acciaio di spessore di 20mm
2. Struttura della macchina di Mian: Tipo strcutuer, piatto del Wallboard di acciaio di spessore di 50mm
3. Fornito di tipo pneumatico ampia cinghia per trasportare la carta, ogni rotolo enorme ha il regolatore di tensione indipendente e dispositivo di regolazione da sinistra a destra.
4. Unità di sollevamento pneumatica del rotolo enorme per ridurre la forza di lavoro.
5. Fermata automatica quando la carta si rompe per fare diminuire lo spreco di carta
6. La larghezza di taglio è liberamente regolabile da 100-210mm.
5. unità facoltative: unità di goffratura ed unità di goffratura del bordo.
8. Il sistema assorbente dell'urto di vuoto delle radici con forte aspirazione, pressione negativa è stabile.
9. adotta il controllo di programma avanzato di computor dello SpA di Siemens, invertitore di frequenza di Siemens per regolare la velocità,
10. conteggio automatico e sistemare i mucchi, con le regolazioni di parametro dello schermo di contatto
11. Unità di goffratura: Acciaio ad acciaio
Le parti elettriche ed altre parti marcano a caldo
|
NO
|
Nome
|
Marca
|
Posto originale
|
|
1
|
Motore
|
Siemens
|
La Cina
|
|
2
|
Parti pneumatiche
|
Omron
|
La Germania
|
|
3
|
Pulsometro
|
Longtech
|
Taiwai
|
|
3
|
Convertitore di frequenza
|
Delta
|
Taiwai
|
Descrizione di prodotto
Prodotto della carta per macchina del fazzoletto per il trucco di alta qualità che fa macchinario
Caratteristiche:

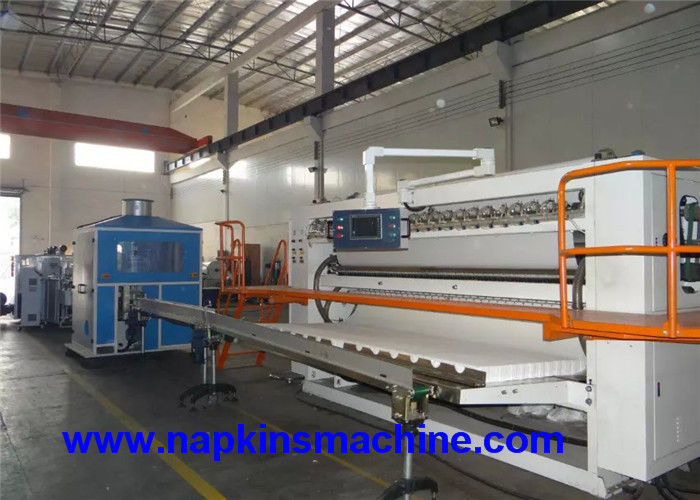

Fazzoletto per il trucco che fa flusso di lavoro della macchina: I rotoli enormi che sono stati fenduti nella larghezza desiderata sono tagliati dai cilindri di taglio e poi interfolded negli strati rettangolari interoverlapped del fazzoletto per il trucco.
Questa macchina adotta l'azionamento indipendente del servomotore e i functings di segno automatici automatici di controllo di tensione di carta. featurse della piegatura ad alta velocità e piacevole e dell'operazione facile.
acciaio di ordine 1.Can ai rotoli di goffratura di gomma, separati pneumaticamente.
scaffale 2.Wallboard e macchina che eseguono stabilità ed estremamente buon e veloce.
caricamento del rotolo enorme 3.Pneumatic, carta pneumatica che guidano, additionstment stepless di sensibilità e controllo di tensione di web.
4.Equipped con il tipo pulsometro delle radici per funzionamento stabile della macchina.
varia larghezza dei prodotti 5.Make come requisito.
6.Equipped con l'unità di goffratura del bordo per tenere insieme il plise.
la macchina 7.The si fermerà quando la carta tagliata. Evita lo spreco causato da nessuna carta o da carta tagliata.
il web 8.The può essere infilato sulla macchina dai due bottoni di trotto, è più sicuro e più facile infilare il web.
1. Specificazione della piegatrice del fazzoletto per il trucco:
|
Modello di macchina
|
SYM-190/6L (l'altra dimensione da specificare)
|
|
I prodotti finiti hanno spiegato la dimensione
|
95x (120-210) x2mm
|
|
Dimensione piegante dei prodotti
|
190x (120-210) x2mm
|
|
Larghezza di materia prima
|
1260mm
|
|
Diametro di materia prima
|
1200mm
|
|
Diametro di centro di materia prima
|
76.2mm
|
|
Capacità di uscita (8 ore)
|
2000-3000kg
|
|
Unità di goffratura
|
Acciaio a gomma
|
|
Goffratura del bordo
|
Acciaio al bordo d'acciaio che imprime, regolamento pneumatico indipendente
|
|
Taglio dell'unità
|
Taglio pneumatico
|
|
Servo potere principale di Moter
|
5.5kw
|
|
Svolga il potere del motore di frequenza
|
1.5kw (2 unità)
|
|
Sistema di vuoto
|
pulsometro di 18,5 chilowatt (ventilatore delle radici di Taiwan)
|
|
Sistema pneumatico
|
Compressore d'aria 3HP, pressione minima 5kg/cm2PA (fornitore dall'utente)
|
|
Sistema di azionamento
|
Cinghia di sincronizzazione
|
|
Dimensione
|
5870x2800x2207mm
|
|
Peso
|
Circa 5 tonnellate
|
2. Specificazione della tagliatrice della sega del ceppo di singolo Manica:
|
Designazione
|
Valori del parametro
|
|
La lunghezza dei nessuno ha tagliato il fazzoletto per il trucco
|
minimo 500mm
|
|
L'altezza del tessuto
|
30~130mm
|
|
Velocità della macchina
|
20~150cut/min
|
|
Velocità di funzionamento
|
20~120cut/min
|
|
Diamete esterno della lama rotonda
|
Φ610mm
|
|
Massima velocità tagliente di carta del coltello circolare
|
980R/min
|
|
Specificazione dei prodotti finiti
|
70~300mm
|
|
Larghezza di carta
|
70~110mm
|
|
Lunghezza di taglio
|
70~300mm
|
|
Lunghezza rimanente
|
20~65mm
|
|
Potere
|
11KW
|
|
Alimentazione elettrica
|
380V 50Hz
|
|
Fonte di aria
|
0.5~0.8MPa
|
|
Dimensione della macchina
|
4600*1700*2500mm
|
|
Peso della macchina
|
2300~2600kg
|
|
Freno
|
Regolazione di parametro (automatica/manuale)
|
|
Fare un passo affilando coltello
|
Regolazione di parametro (auto)
|
|
Coltello d'affilatura pneumatico
|
Regolazione di parametro (automatica/manuale)
|
|
Aria del colpo
|
senza
|
|
Il pressostato totale
|
Valore (non)
|
|
Interfaccia dell'uomo-macchina
|
DELTA
|
|
Variatore di frequenza
|
|
|
Servo azionamento
|
DELTA
|
3. Specificazione della macchina imballatrice del fazzoletto per il trucco:
1. Adottando il modo d'imballaggio avvolgendosi, piegando e sigillando con la struttura compatta, rende il sembrare del pacchetto bello e la guarnizione ha stretto.
2. controllato dal regolamento stepless, dal touch screen e dallo SpA della velocità, l'esposizione sull'interfaccia uomo/macchina fa più semplicemente la manutenzione.
3. applicato con il trasportatore d'alimentazione d'organizzazione, è conveniente collegare il trasportatore con la linea di produzione automatica, comprimente il costo della manodopera al massimo.
4. Conserva molto materiale da imballaggio per mezzo di controllo della cellula fotoelettrica, il servo che seguono e la automatico-fermata del film che si alimenta senza prodotto.
5. alta automazione, alta professione, alta efficienza e meno difficoltà.
6. Con l'intervallo di grandezza largamente d'imballaggio, le varie dimensioni d'imballaggio possono essere scambiate rapidamente.
|
Dimensioni del tessuto:
|
L: 150-400mm W: 150-200mm H: 35-150mm
|
|
Velocità d'imballaggio:
|
40-70 borse/min
|
|
Dotazione d'aria:
|
0.5-0.8MPa
|
|
Peso della macchina:
|
3300kg
|
|
Dimensioni esterne (LxWxH):
|
5885x3560x1925 (millimetro)
|
|
Potere calorifico:
|
3.6kw
|
|
Potere del motore:
|
3.6kw
|
|
Dimensione d'imballaggio:
|
≤230x190x100 (millimetro)
|
|
Rumore di lavoro:
|
≤78dB
|
|
Film d'imballaggio:
|
CPP
|
|
Tipo dell'alimentazione elettrica:
|
380V, 50Hz
|
4.Specifications di una macchina imballatrice automatica di due borse degli sbocchi dei semi multi:
|
Dimensione d'imballaggio
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Velocità d'imballaggio
|
10-20 borsa/min
|
|
Pressione del gas
|
0.5mpa-0.8mpa
|
|
Tensione & frequenza
|
380V, 50Hz, 3Phase
|
|
Potere totale
|
0.8kw
|
|
Peso
|
1000kg
|
|
Dimensione globale
|
4900x1650x1280mm
|
|
Borsa della carta velina (una fila/due file)
|
Borsa della carta velina (una fila/due file)
|
